Montaż powierzchniowy SMD – jak przebiega testowanie gotowych komponentów?

Montaż powierzchniowy SMD to zaawansowana technologia stosowana w produkcji elektronicznych komponentów, która wymaga precyzyjnego umieszczania elementów na płytce drukowanej oraz ich niezawodnego połączenia. Aby zapewnić wysoką jakość i niezawodność gotowych produktów, kluczowe jest przeprowadzenie szczegółowych testów na różnych etapach procesu produkcyjnego.

Przegląd metod testowania komponentów SMD – od inspekcji wizualnej po testy ICT i bezpieczeństwa

Montaż powierzchniowy SMD wymaga precyzyjnych metod kontroli, aby zapewnić wysoką wydajność i minimalizować ryzyko błędów.  Każda z nich pozwala na wykrycie innych rodzajów defektów, dlatego ich współdziałanie jest niezbędne do zapewnienia najwyższej jakości produkowanych urządzeń elektronicznych.

Inspekcja wizualna

Za podstawową metodę kontroli uważana jest inspekcja wizualna, która pozwala na wykrycie ewidentnych błędów montażowych, takich jak nieprawidłowe umiejscowienie elementów czy widoczne uszkodzenia. Choć jest to technika wymagająca dużego doświadczenia operatora, jej skuteczność jest ograniczona ze względu na miniaturyzację komponentów i złożoność obwodów.

Automatyczna Inspekcja Optyczna

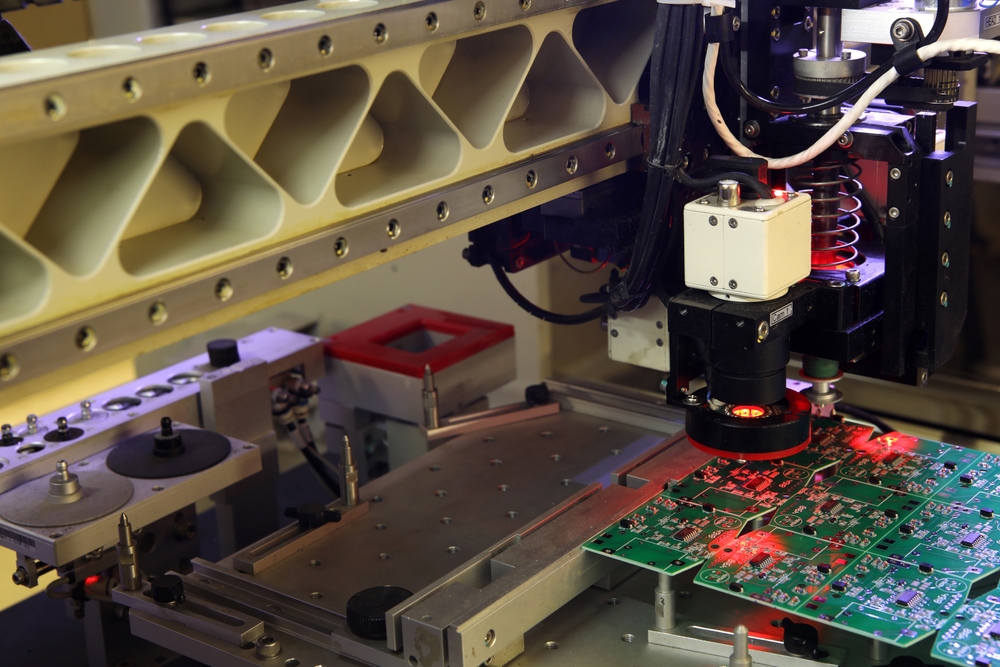

Jednym z najnowocześniejszych podejść do inspekcji jest Automatyczna Inspekcja Optyczna (AOI), która może być realizowana zarówno w technologii 2D, jak i 3D. AOI pozwala na szybką i dokładną ocenę jakości lutowania oraz poprawności umieszczenia komponentów na płytce drukowanej.

Automatyczny system inspekcji rentgenowskiej 3D (AXI)

Metodą diagnostyczną, która pozwala na wykrywanie ukrytych defektów, takich jak zimne luty czy mostki lutownicze pod komponentami, które są niewidoczne dla kamer AOI, jest Automatyczny system inspekcji rentgenowskiej 3D (AXI). AXI umożliwia pełną penetrację obiektu i analizę jego struktury wewnętrznej, co jest szczególnie ważne przy inspekcji skomplikowanych połączeń BGA czy mikro-BGA.

Kontrola pasty lutowniczej w trybie 3D

Pozwala ona na ocenę ilości i rozmieszczenia pasty przed procesem lutowania, co ma bezpośredni wpływ na jakość końcowego połączenia lutowniczego.

Testy montażu PCBA

To praktyczne próby sprawdzające działanie gotowego lub prawie gotowego produktu. Są realizowane, gdy montaż płytek drukowanych dochodzi do końcowych faz.

Testy funkcjonalne

Na końcu procesu produkcyjnego stosuje się testy funkcjonalne (FCT), które sprawdzają działanie urządzenia w warunkach zbliżonych do rzeczywistych. Testy ICT (In-Circuit Test) oraz testy bezpieczeństwa sprawdzają integralność obwodów i zabezpieczają przed ewentualnymi awariami.
