Jak przebiega montaż THT? Wyjaśniają specjaliści z firmy Messer

• Zakładki: 74

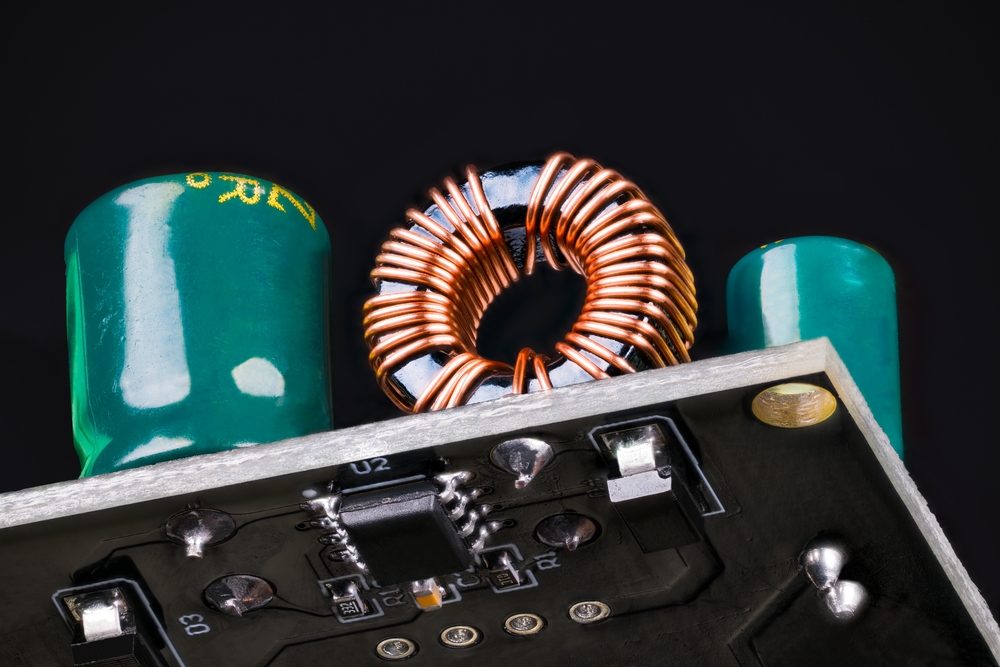

Tradycyjne lutowanie komponentów THT (z ang. Through-Hole Technology) jest metodą, która od dziesięcioleci stanowi podstawę montażu elementów elektronicznych. Charakteryzuje się ona ręcznym umieszczaniem elementów na płytkach drukowanych i lutowaniem ich na miejscu. Ta technika wymaga wysokiej precyzji i doświadczenia operatora, ale pozwala na elastyczność w produkcji małoseryjnej oraz łatwość wprowadzania zmian w trakcie procesu montażu.

Wybór między tradycyjnym lutowaniem a automatyzacją montażu zależy od wielu czynników, takich jak wielkość produkcji, koszty inwestycyjne czy złożoność montowanych urządzeń. W przypadku prototypowania lub niskoseryjnej produkcji często preferowane jest tradycyjne lutowanie ze względu na niższe koszty początkowe i większą elastyczność procesu. Natomiast przy masowej produkcji korzyści płynące z automatyzacji są nie do przecenienia.

Podstawy montażu THT dla początkujących elektroników

Pierwszym krokiem w montażu THT jest przygotowanie miejsca pracy. Powinno być ono czyste i dobrze oświetlone. Niezbędne będą podstawowe narzędzia takie jak lutownica, cyna, odsysacz do cyny oraz pęseta. Następnie należy przygotować samą płytkę drukowaną. Oczyszcza się ją z wszelkich zanieczyszczeń i sprawdza, czy nie ma uszkodzeń. Po przygotowaniu płytki można przystąpić do umieszczania na niej komponentów. Elementy należy wkładać w odpowiednie otwory zgodnie ze schematem montażowym, zwracając uwagę na właściwą polaryzację diod, tranzystorów czy kondensatorów elektrolitycznych. Po umieszczeniu wszystkich elementów na płytce przystępuje się do lutowania.

Lutownicę nagrzewa się do odpowiedniej temperatury i aplikuje niewielką ilość cyny na końcówkę grotu lutowniczego. Następnie dotyka się nią miejsca lutowniczego tak, aby ciepło i cyna równomiernie rozprowadziły się między wyprowadzeniem elementu a ścieżką na płytce. Po zakończeniu lutowania wszystkich punktów należy dokładnie sprawdzić jakość połączeń oraz upewnić się, że nie powstały zwarcia między ścieżkami. W razie potrzeby usuwa się nadmiar cyny za pomocą odsysacza lub plecionki lutowniczej. Ostatnim etapem jest testowanie działania układu elektronicznego. Po podłączeniu zasilania i innych niezbędnych sygnałów sprawdza się poprawność funkcjonowania urządzenia według zaprojektowanego schematu działania. W przypadku wykrycia błędów należy dokonać ich lokalizacji i wykonać poprawki w montażu lub lutowaniu.
